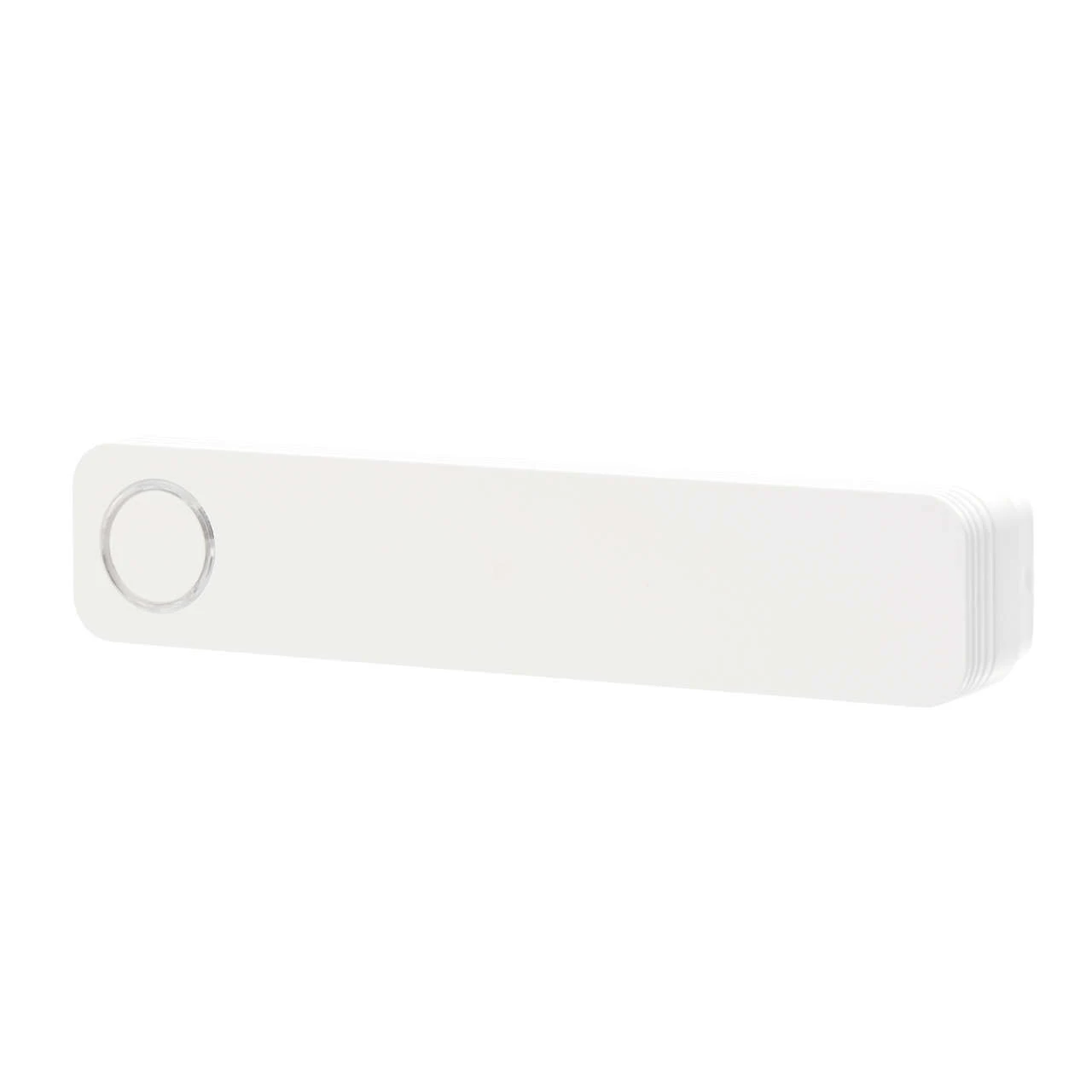

Hekatron Funkmodul FM 155 F

Hekatron Funkmodul FM 155 F in weiß oder silber

für Hekatron Funksystem 155 F für Feststellanlagen

Das Funkmodul FM 155 F von Hekatron ist die Schnittstelle zwischen dem Hekatron Funksystem 155 F und der Feststellanlage. Über einen potentialfreien Öffner werden alle Zustände an die Feststellanlage übermittelt. Das Funkmodul fungiert somit als Gateway zur leitungsvernetzten Feststellanlagenzentrale.

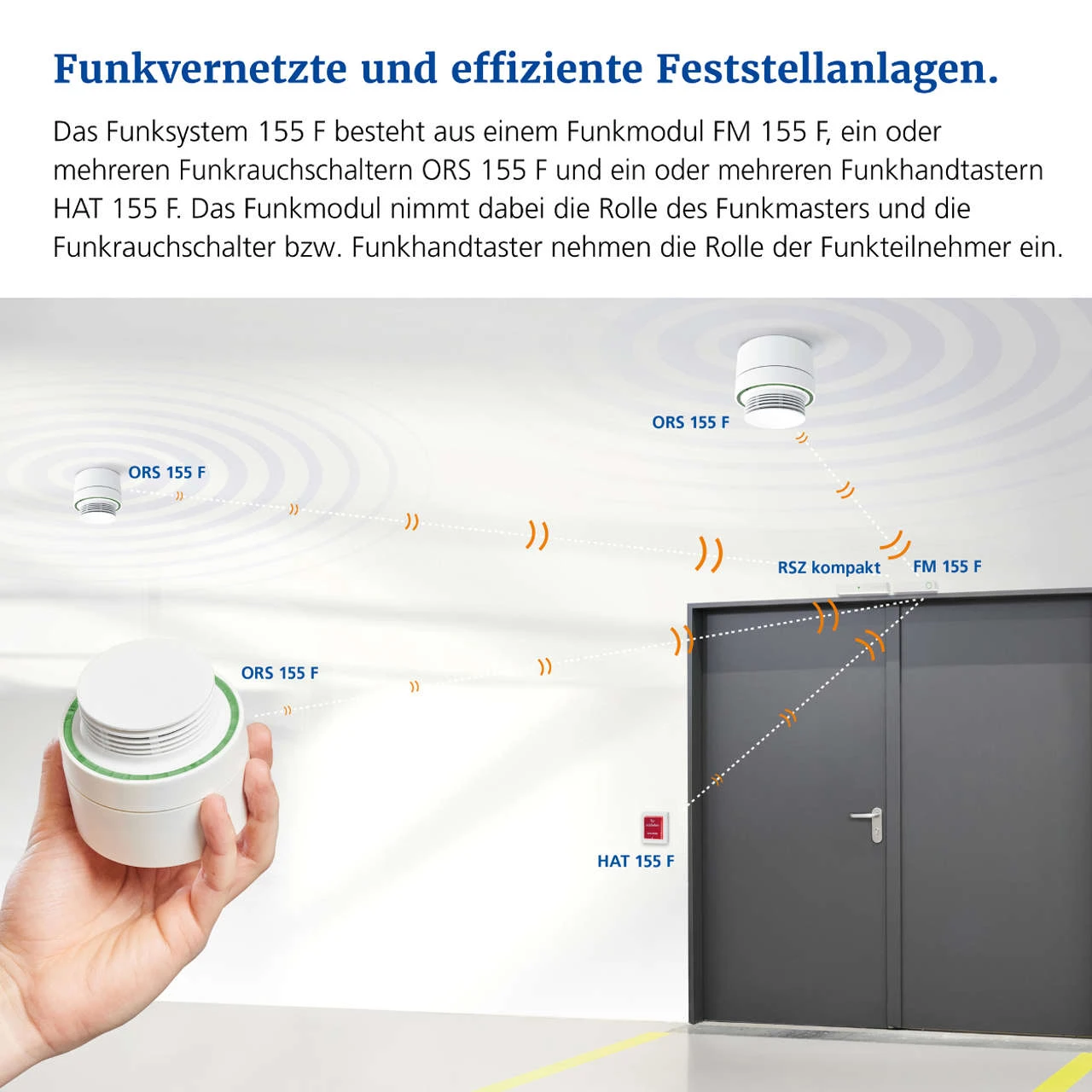

Für das Funknetzwerk 155 F von Hekatron wird ein Funkmodul, sowie mindestens ein Funkteilnehmer, entweder der Funkhandtaster HAT 155 F oder der Funk-Rauchalter ORS 155 F benötigt.

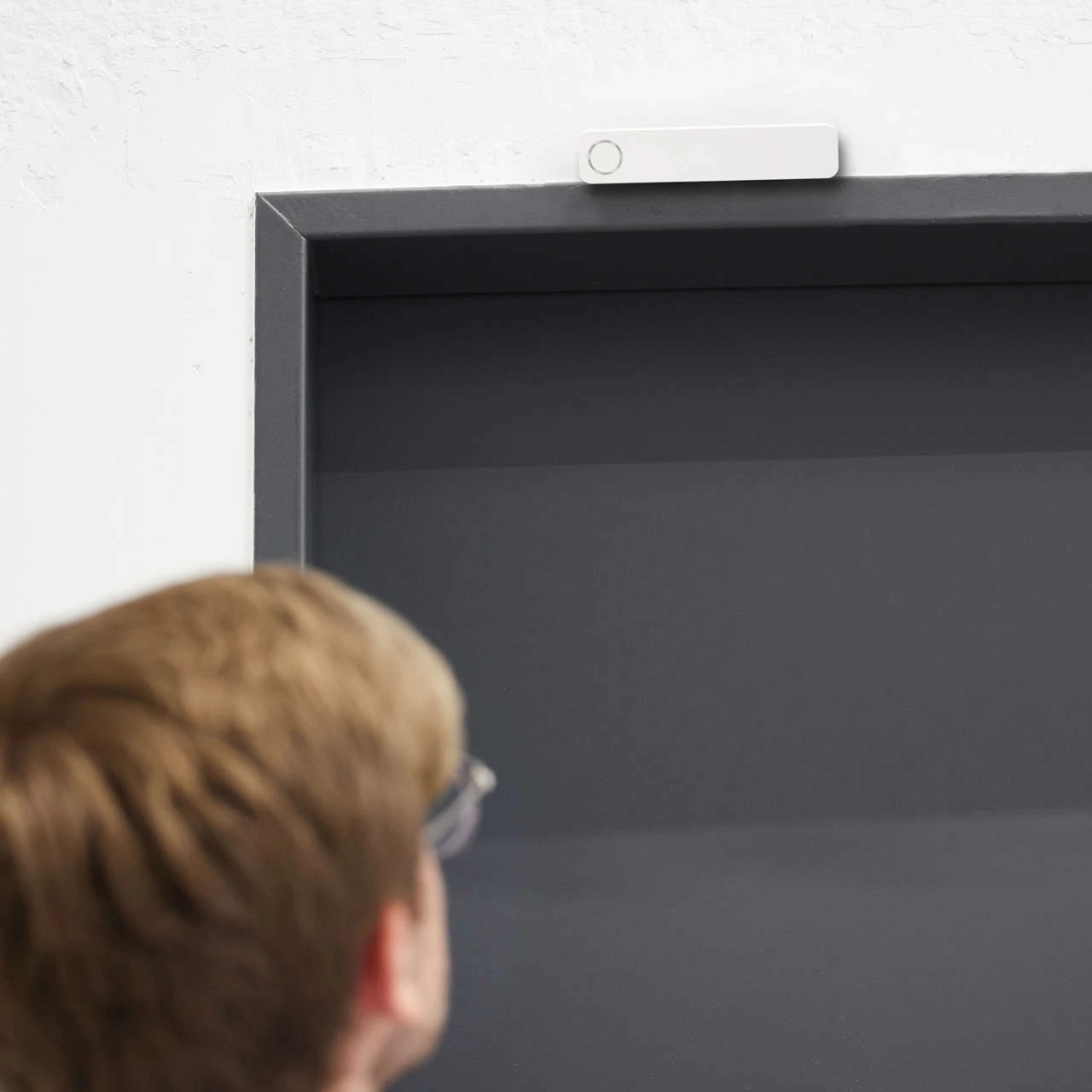

Die Montage an Wand oder Gleitschiene kann mit dem im Lieferumfang enthaltenem Befestigungsmaterial erfolgen. Wird das Funkmodul jedoch auf einer Tür- oder Torzarge montiert, muss die Montagekonsole mitverwendet werden. Diese finden Sie ebenfalls bei uns im Shop.

Genauere Informationen bezüglich Funktion, Montage, Anschluss und Einrichtung des Funksystems entnehmen Sie bitte der entsprechenden Montagelanleitung oder dem Quick-Start-Guide für das Funksystem 155 F.

Technische Daten Funkmodul FM 155 F:

Betriebsspannung:	18 bis 28 V DC
Stromaufnahme bei 24 V DC:   in Ruhe   bei Alarm   bei Störung	typ. 10,8 mA, max. 13 mA typ. 1,2 mA, max. 3 mA typ. 0,8 mA, max. 3 mA
Relais:   Schaltspannung   Schaltstrom (Dauerhaft)   Schaltstrom (kurzzeitig max. 200 μs   Schaltleistung	max. 30 V DC max. 1 A DC max. 10 A DC max. 30 W
Max. zulässige Leistungsabgabe der Feststellanlagenzentrale:	100 W
Leitungsüberwachung:	43 kΩ, abschaltbar
Schutzart:	IP 40
Frequenzband:	SRD-Band
Frequenzbereiche:	SRD-433,05 bis 434,79 MHz 863,0 bis 868,6 MHz
Sendeleistung:   bei 433 MHz   bei 865 MHz	10 dBm/10 mW 14 dBm/25 mW
Betriebstemperatur:	-30 °C bis +70 °C
Luftfeuchtigkeit: (ohne Betauung)	bei ≤ 34 °C   10 bis 95 % rel/F bei > 34 °C   min. 10 % rF, max. 35 g/m³
Abmessungen:	148,2 x 30,4 x 28,6 mm (LxBxT)
Gewicht:	ca. 65 g
Farbe wahlweise:	weiß ähnlich RAL 9003 silber ähnlich RAL 9006
Artikelnummer Hersteller:	31-5200002-01-01 (weiß) 31-5200002-02-01 (silber)

Lieferumfang:

Funkmodul FM 155 F, Befestigungsmaterial, Montageanleitung, Bohrschablone
genauere Informationen zum Lieferumfang entnehmen Sie bitte der Bedienungsanleitung
