Optischer Rauchschalter Hekatron ORS 142

Optischer Rauchschalter ORS 142 von Hekatron

mit Leitungsüberwachung gemäß DIN EN 14637

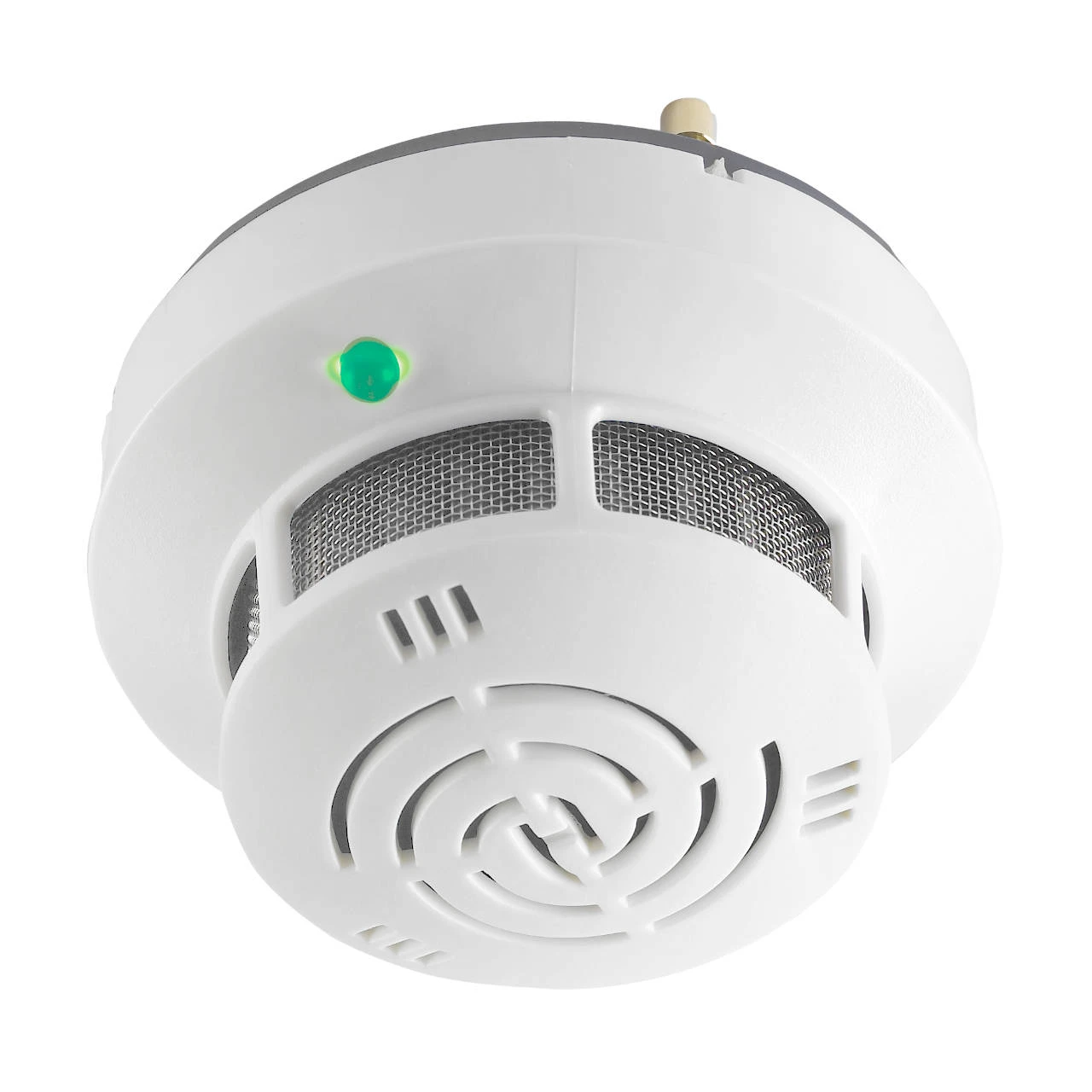

Der optische Rauchschalter ORS 142 von Hekatron dient zur Detektion von offenen Bränden und Schwelbränden sowie zur Ansteuerung von Feststellanlagen. Ein zusätzlicher Temperaturfühler spricht bei einer Umgebungstemperatur ca. 70 °C an.

Zudem überwacht die Auswertelektronik des Hekatron ORS 142 den Rauchmessteil auf Verschmutzungen und Störungen.
Der Betriebszustand wird über eine LED angezeigt:

• Betrieb (grün),
• Alarm (rot),
• Störung (gelb),
• Verschmutzung (gelb blinkend)
• Revision (gelb doppelblinkend)

In Kombination mit dem Magnethalter wurde der ORS 142 Rauchschalter für die Leitungsüberwachung gemäß DIN EN 14637 optimiert. Der Magnethalter ist im Lieferumfang des Montagesockels 143 enthalten, der Sockel muss separat bestellt werden und ist im Lieferumfang des ORS 142 nicht enthalten.

Des Weiteren ist der ORS 142 für folgende Hersteller von Feststellanlagen zugelassen:
abs, Assa Abloy, C-Tec, Dictator, DMW Schwarze, Dorma, ECO Schulte, Effertz, Entrematic, Hodapp, Geze, GTE, GU BKS, Jansen, Kendrion- Linning, Landert-Tomax , Protonic, Record, Schnetz, Stöbich

Produktmerkmale ORS 142

• Austauschanzeige nach DIN 14677
• Verschmutzungskompensation
• Optische Verschmutzungs-/Zustandsanzeige
• Optionale integrierte Leitungsüberwachung
• Erweiterter Temperaturbereich für bis zu minus 30 °C
• Messkammerüberwachung
• Kommunikationsanschluss für RSBus
• Potentialfreier Öffner
• Thermoelement zur Auslösung bei einer Umgebungstemperatur über 70 °C
• Hersteller-Artikelnummer: 5000552-0401

Technische Daten ORS 142:

Betriebsspannung:	18 bis 28 V DC
Ansprechschwelle bei Rauch:	nach EN 54 Teil 7
Abschaltung bei Überhitzung:	ca. +70 °C
Relaiskontakte:	Schaltspannung: max 30 V DC Schaltstrom: max. 1 A Schaltleistung: max. 30 W
Stromaufnahme bei 28 V DC:	in Ruhe: max. 22 mA bei Alarm: max. 11 mA bei Störung: max. 16 mA
Schutzart:	IP 42
Betriebstemperatur:	-30 °C bis +60 °C
Luftfeuchtigkeit:	siehe Bedienungsanleitung
Gewicht:	ca. 82 g (ohne Sockel)

Lieferumfang:

optischer Rauchschalter ORS 142, Bedienungsanleitung
(Befestigungsmaterial und Montagesockel nicht im Lieferumfang!)

Hinweis:

Die Leitungsüberwachung funktioniert in Verbindung mit der Feststellanlagen-Zentrale FSZ Basis bzw. FSZ Pro und mit der FSZ kompakt und RSZ kompakt und mit nach DIN EN 14637 zugelassenen Gleitschienen namhafter Hersteller. Mit den bisherigen Netzteilen (NAG 03, NG 519 etc.) ist die Leitungsüberwachung nicht möglich.
