Pyrexx Alarmrelais PX-AR Mit Potenialfreien Relaiskontakt

Pyrexx PX-AR Ausgangsrelais und Eingangsrelais

Steuerungsrelais mit potenialfreien Schaltkontakten für externe Anwendungen

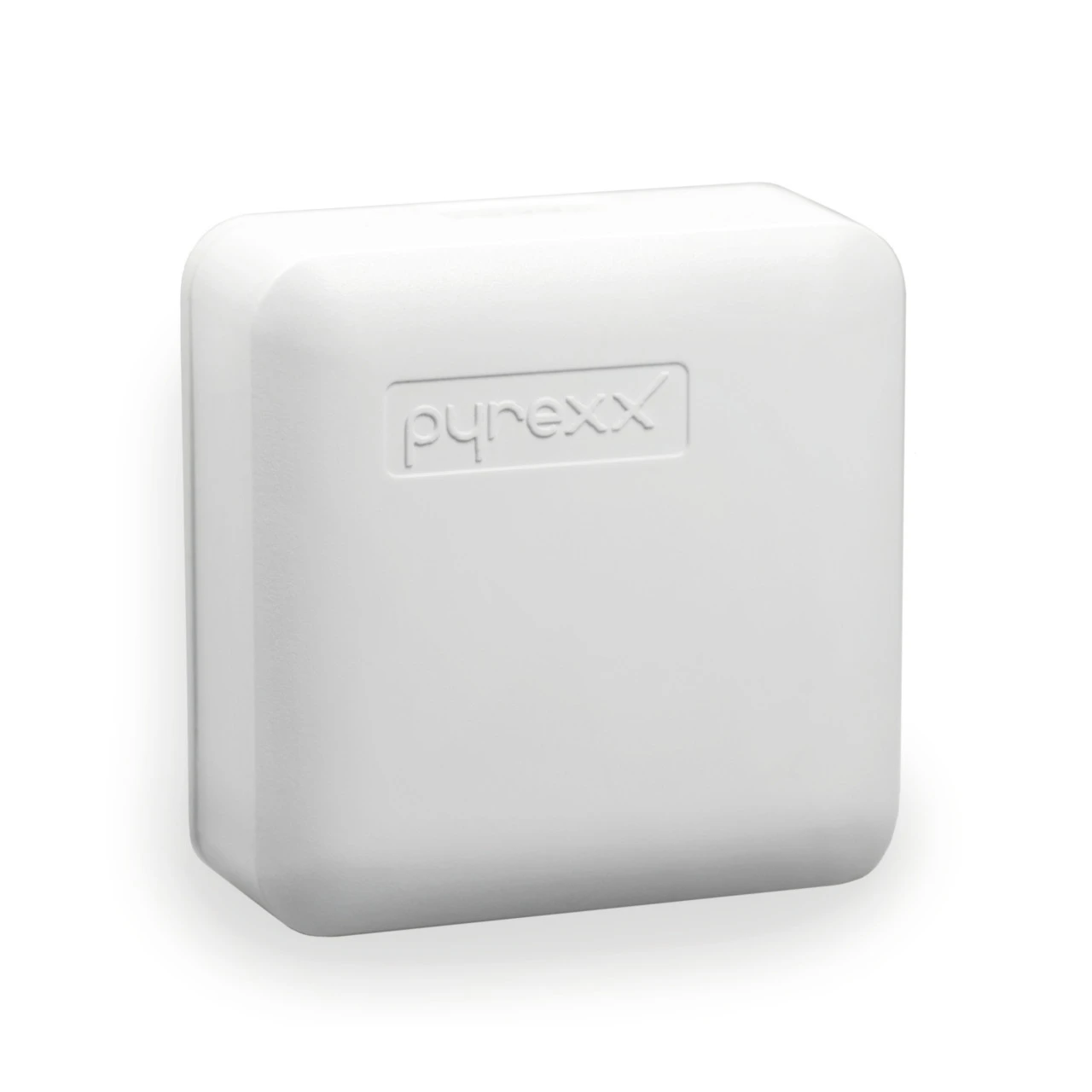

Das Alarmrelais PX-AR von Pyrexx dient als Ausgangsmodul und auch als Eingangsmodul welches per Funk mit PX-1C Funkrauchmeldern verbunden wird. Löst ein verbundener Funkrauchmelder PX-1C einen Alarm aus, wird per Funk neben den verbundenen PX-1C Funkrauchmeldern in der Funkgruppe auch das PX-AR Alarmrelais angesteuert.
Im Alarmfall wird beim Alarmrelais die Status-LED, der Summer und das Relais selbst aktiviert.

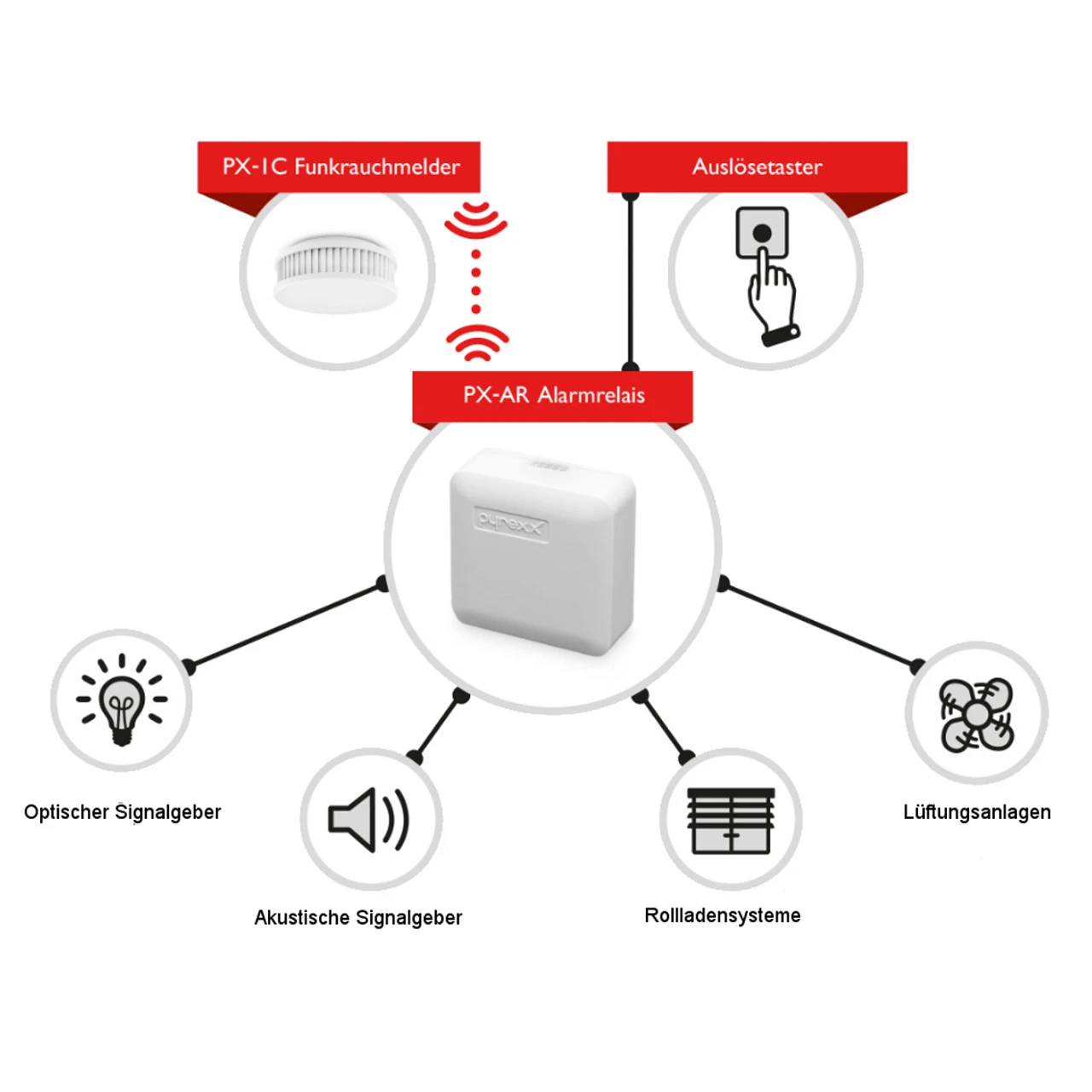

Über den potentialfreien Relaisausgang mit Wechsler (NC-COM-NO) können per Kabel externe Systeme wie z.B:

• optische oder akustische Signalgeber
• Home-Automation-Systeme
• Rollladensysteme
• Lüftungsanlagen oder andere externe Geräte

angesteuert werden. Das Relais ist für eine Spannung von 3 bis 30 V ausgelegt.



Neben dem Relais-Ausgang verfügt das Relais PX-AR von Pyrexx auch einen Alarmeingang. Hier kann beispielsweise ein Handmelder, Druckknopfmelder, Hausalarm oder andere externe Systeme per Kabel angeschlossen werden. Das Relais ermöglicht verschiedene Schaltvarianten für den Alarmeingang, bitte hierzu vor Inbetriebnahme die Bedienungsanleitung genau beachten.

Wichtige Hinweise:

• Bitte lesen Sie vor Inbetriebnahme die Bedienungsanleitung sorgfältig durch.
• Beachten Sie auch die maximale Anzahl der Funkteilnehmer in der Funkgruppe und dass das Alarm-Relais als letzte Funkeinheit in die Gruppe eingebucht wird.
• Das Alarm-Relais hat keine Repeater-Funktion.

Technische Daten:

• Funkvernetzung mit PX-1C Funkrauchmeldern
• Frequenz: 868,3 MHz gemäß R&TTE-Richtlinie
• Datenverschlüsselung: AES256
• Schutzart: IP 30
• Funkreichweite: 400 m (±10 %) auf freiem Feld
• Alarmausgang: Relais mit Wechsler, 3V bis 30V, 1-100mA
• Alarmeingang: verschiedene Konfigurationen des Alarmeingangs möglich
• Peripherie-Kabelquerschnitt: 0,5 bis 2,5 mm²
• Spannungsversorgung: fest integrierte 3V Lithium-Batterie
• Abmessung (L x B x H): 54 x 54 x 22 mm
• Gewicht: ca. 54 g
